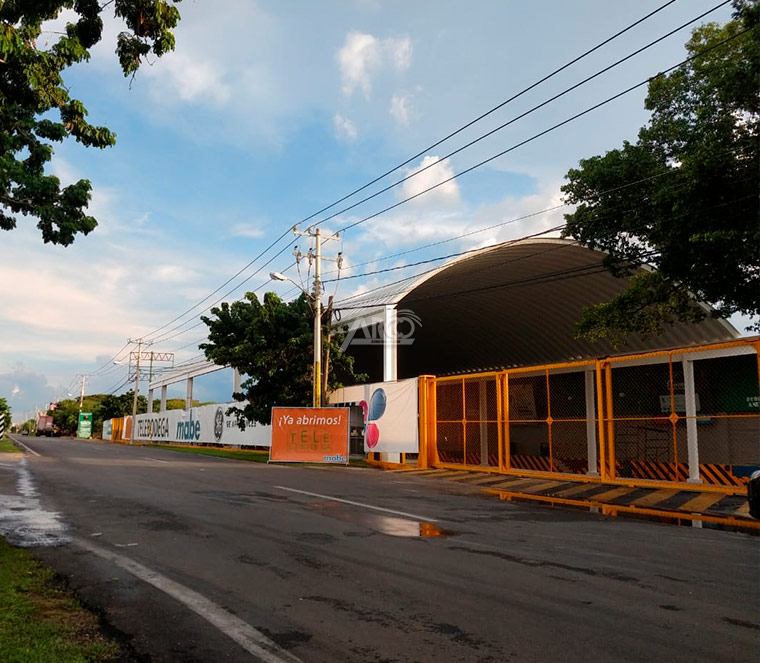

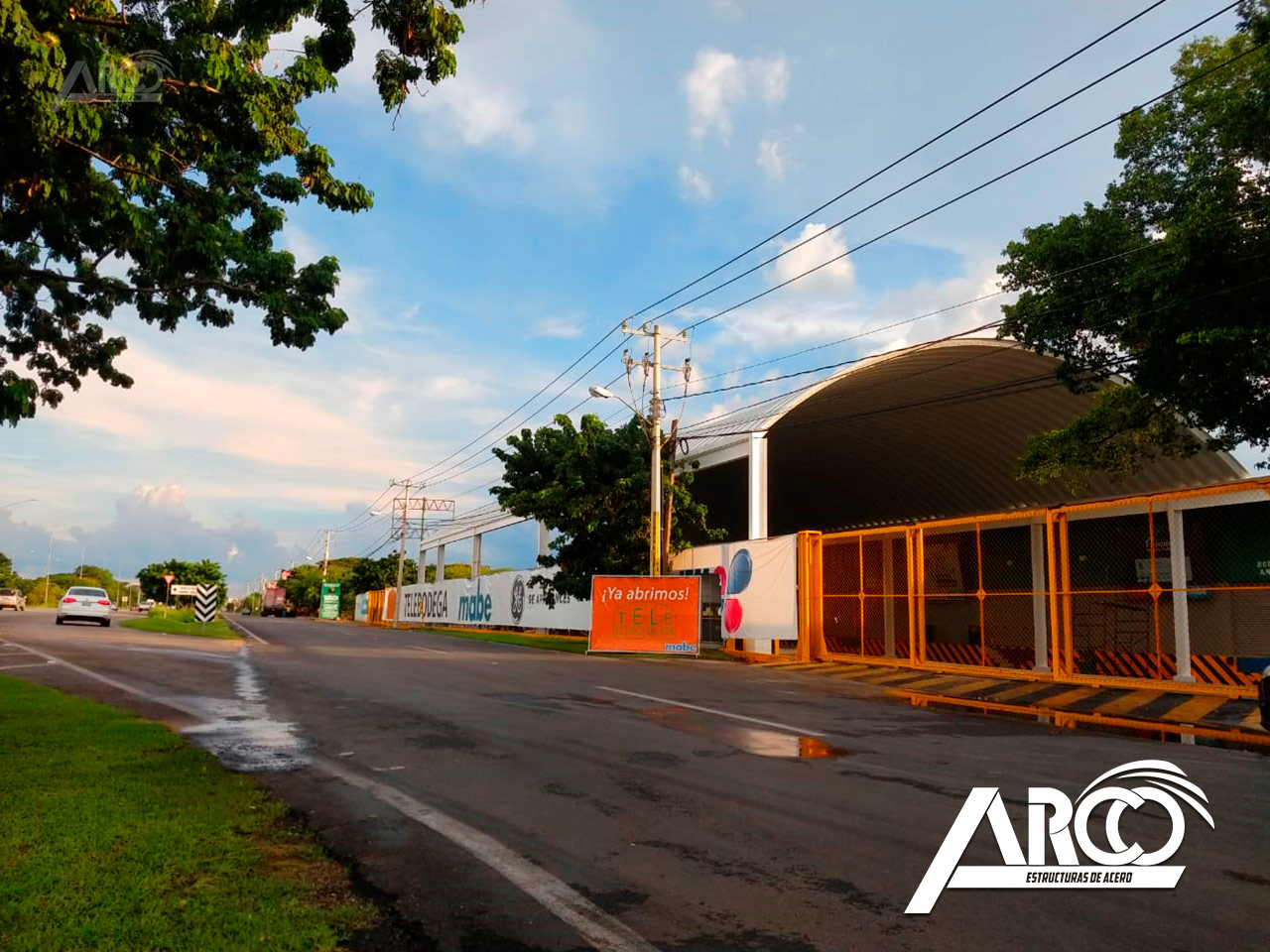

Arcotecho en Mérida, Yucatán
Diseño de proyecto y ejecución de obra civil, habilitado y colocación de estructura,
fabricación y montaje de cubierta en arcotecho.
Noviembre, 2019
Mérida, Yucatán
Información de proyecto
Diseño y producción de proyecto completo (obra civil, estructura y cubierta).
Canalón de placa de acero con espesor de 1/4" y desarrollo de 3'. Hace función de soporte para la cubierta y desagüe.

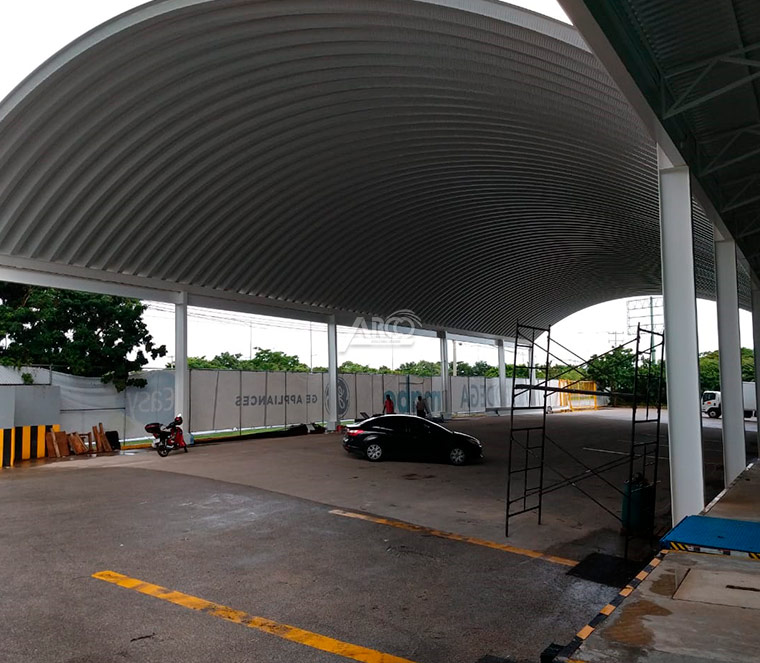

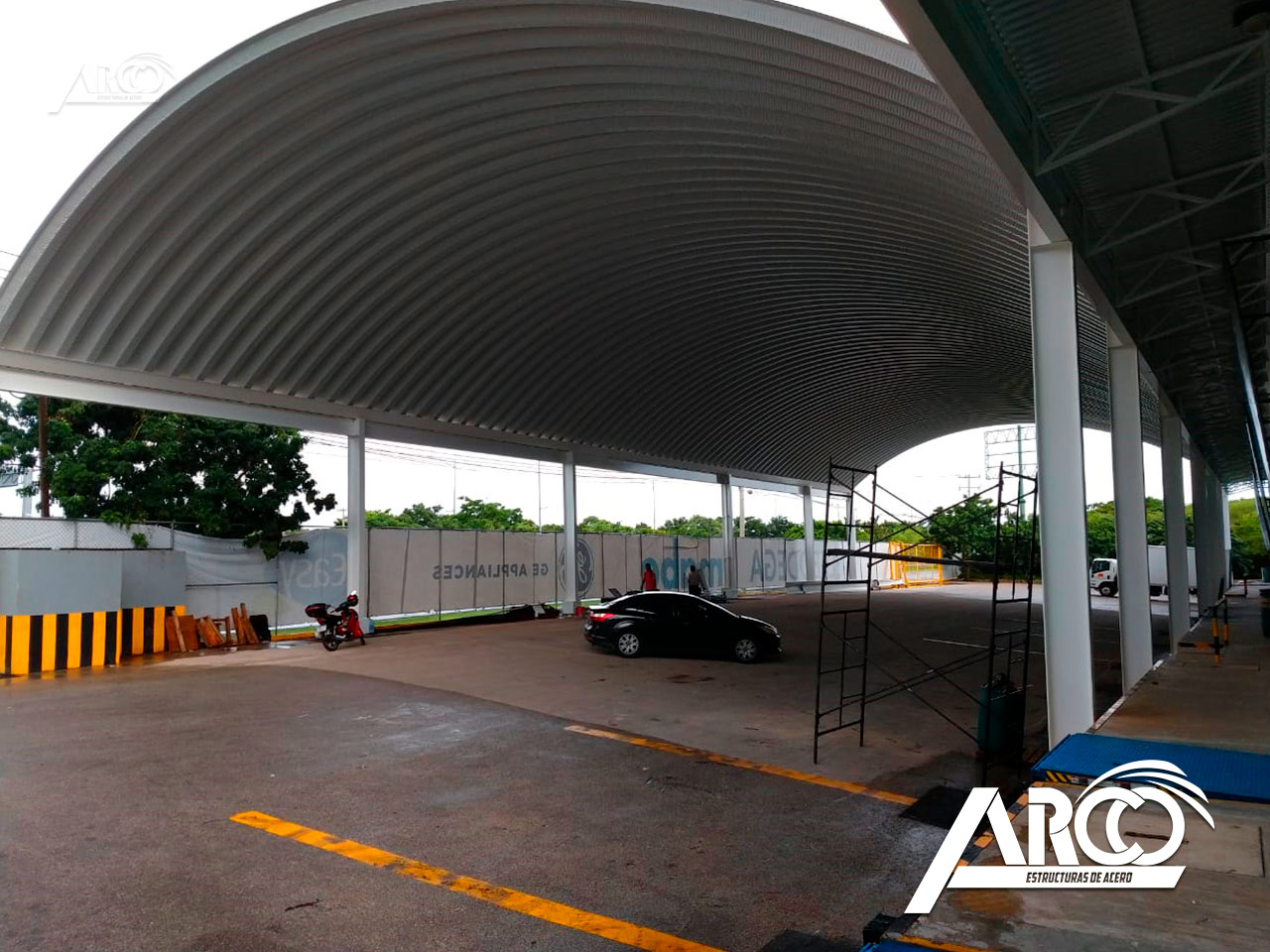

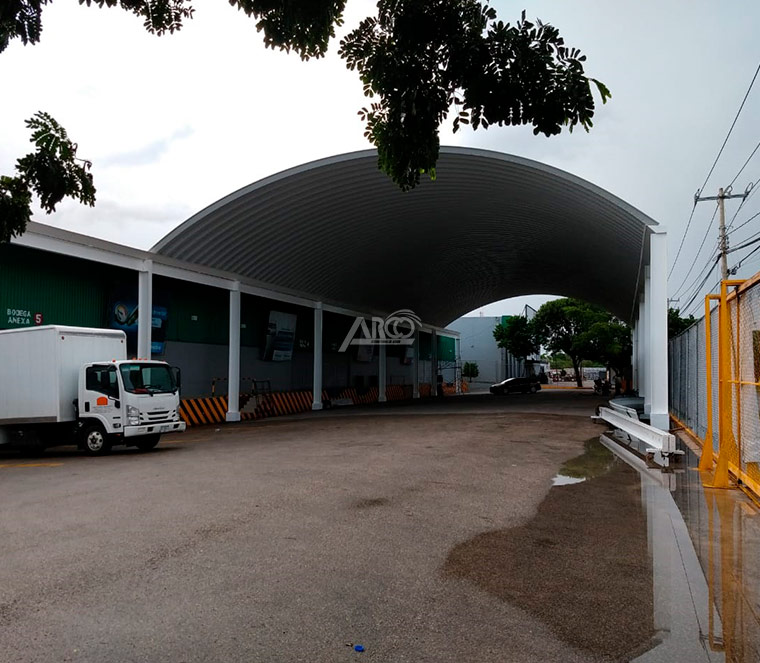

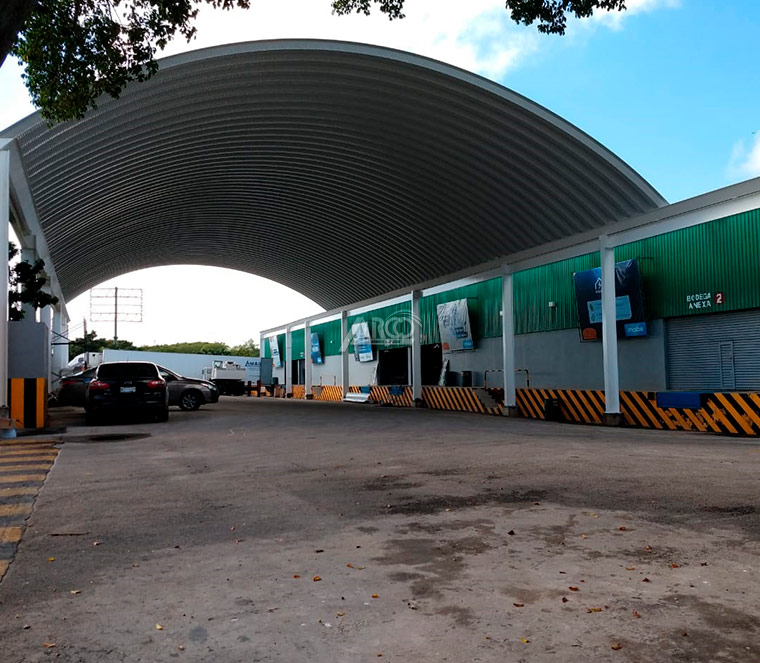

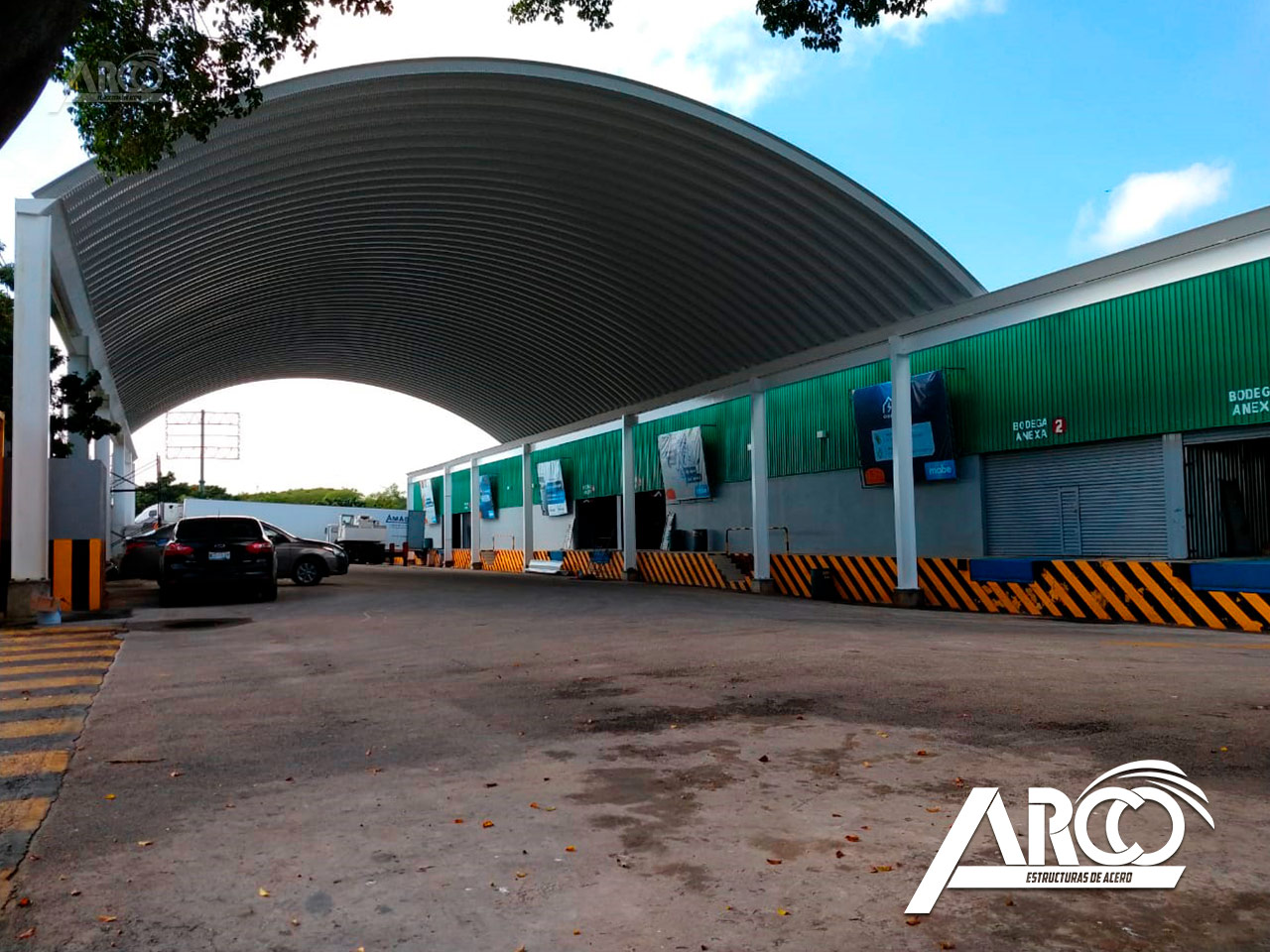

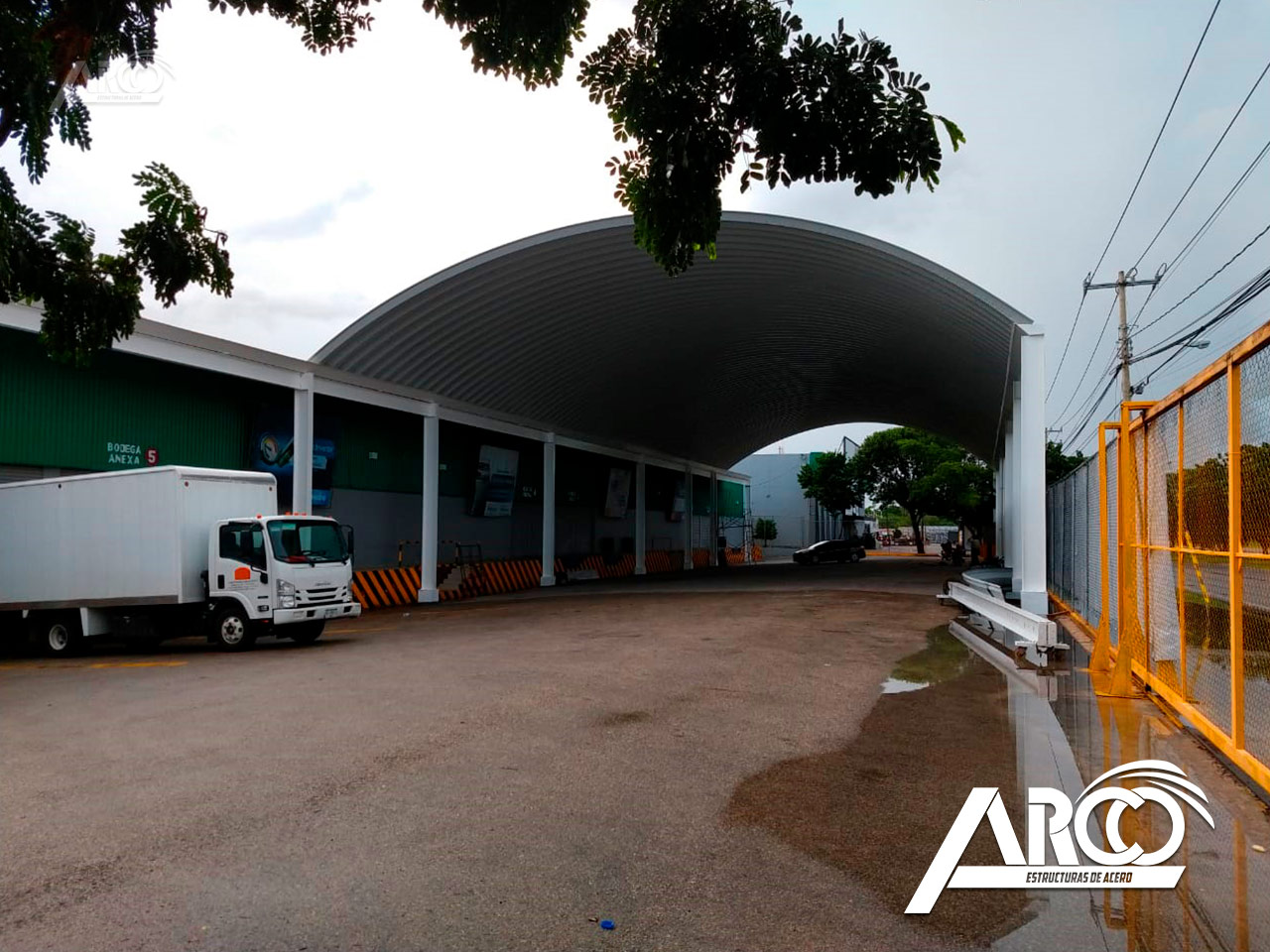

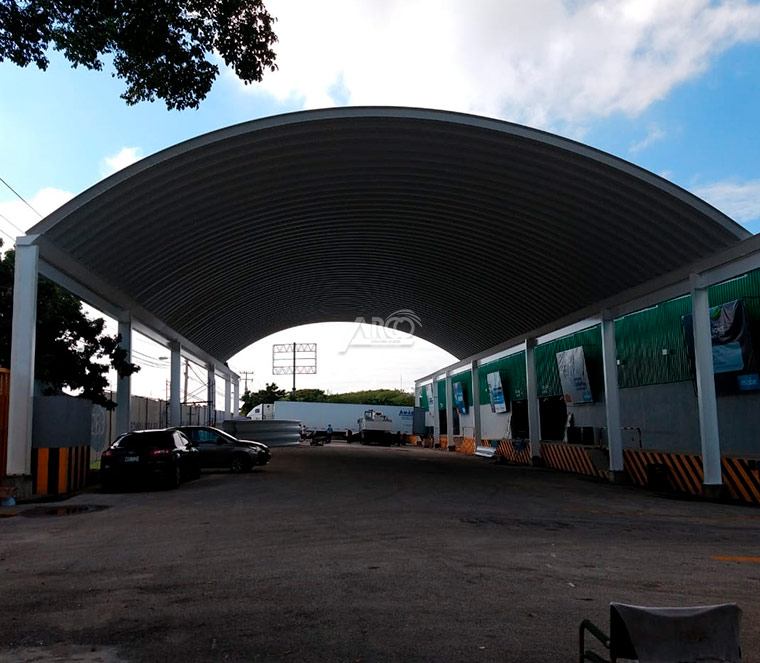

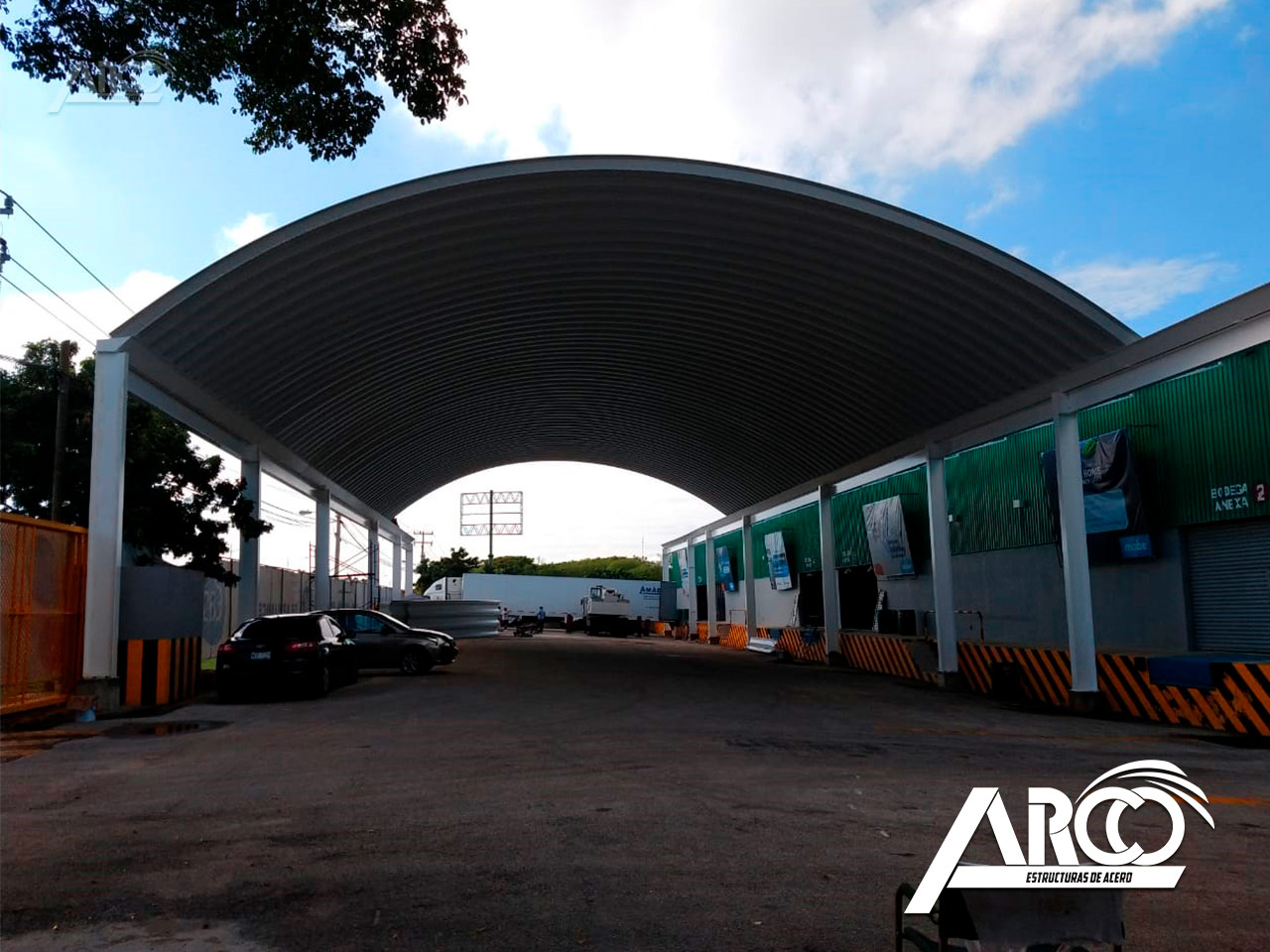

Cubierta en calibre 22 en acabado Pintro Alum. El arcotecho fue fabricado para cubrir un claro de 20 m con una flecha del 20%.
Muros laterales en calibre 24 y fabricados con el mismo perfil de lámina del arcotecho sin curvatura.
Proceso constructivo del arcotecho
HABILITADO Y COLOCACIÓN DE CANALÓN
Consiste en soldar correctamente las placas de acero con la trabe de la estructura; ésta puede ser de concreto o de acero.
Más información del ARCOTECHOFABRICACIÓN DE ARCOTECHO

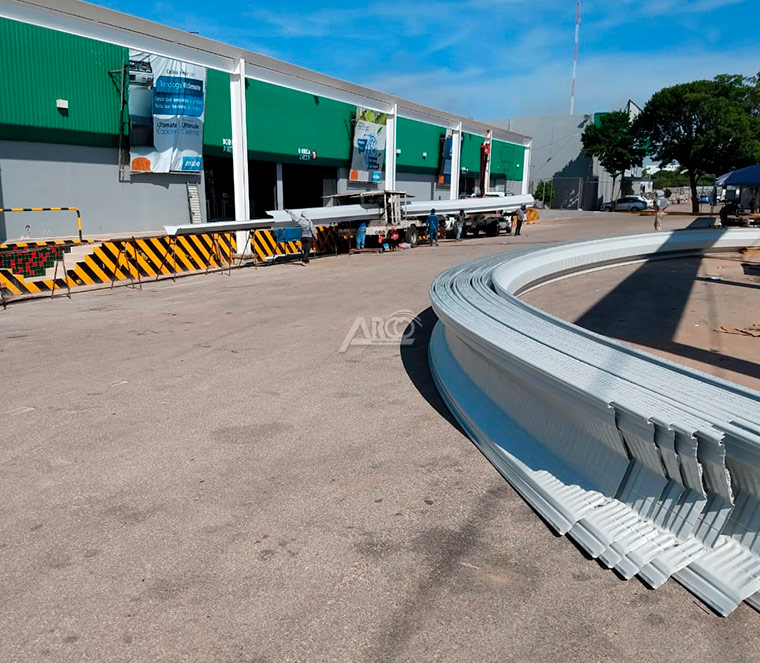

Los arcotechos se fabrican con una máquina roladora "Super Span K-02" a pie de obra. De acuerdo a las medidas del proyecto. Calibres disponibles: 24, 22, 20, 18 y 16. Se pueden fabricar hasta 2,000 m2 por jornada.
Más información del ARCOTECHOMONTAJE DE ARCOTECHO

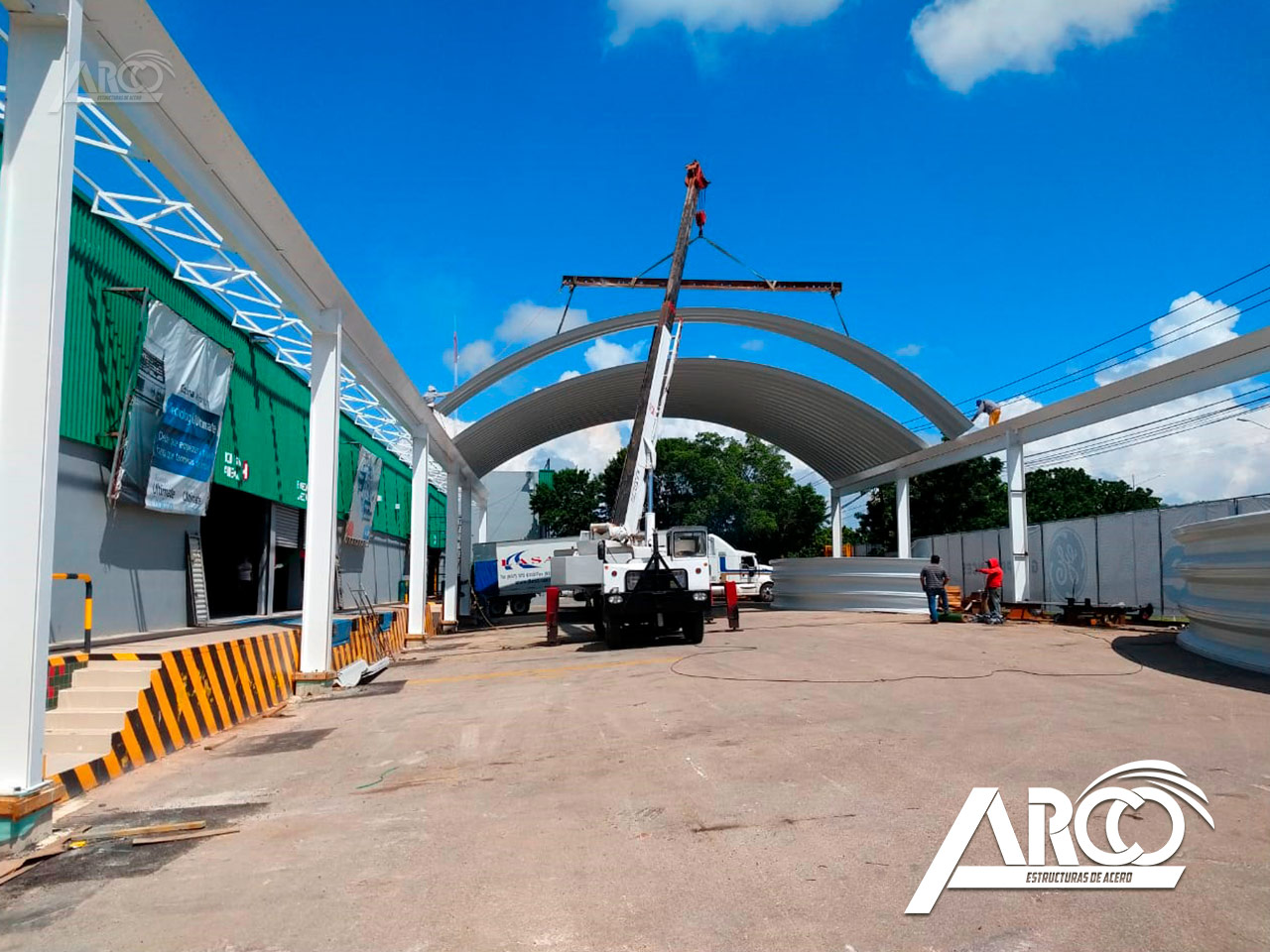

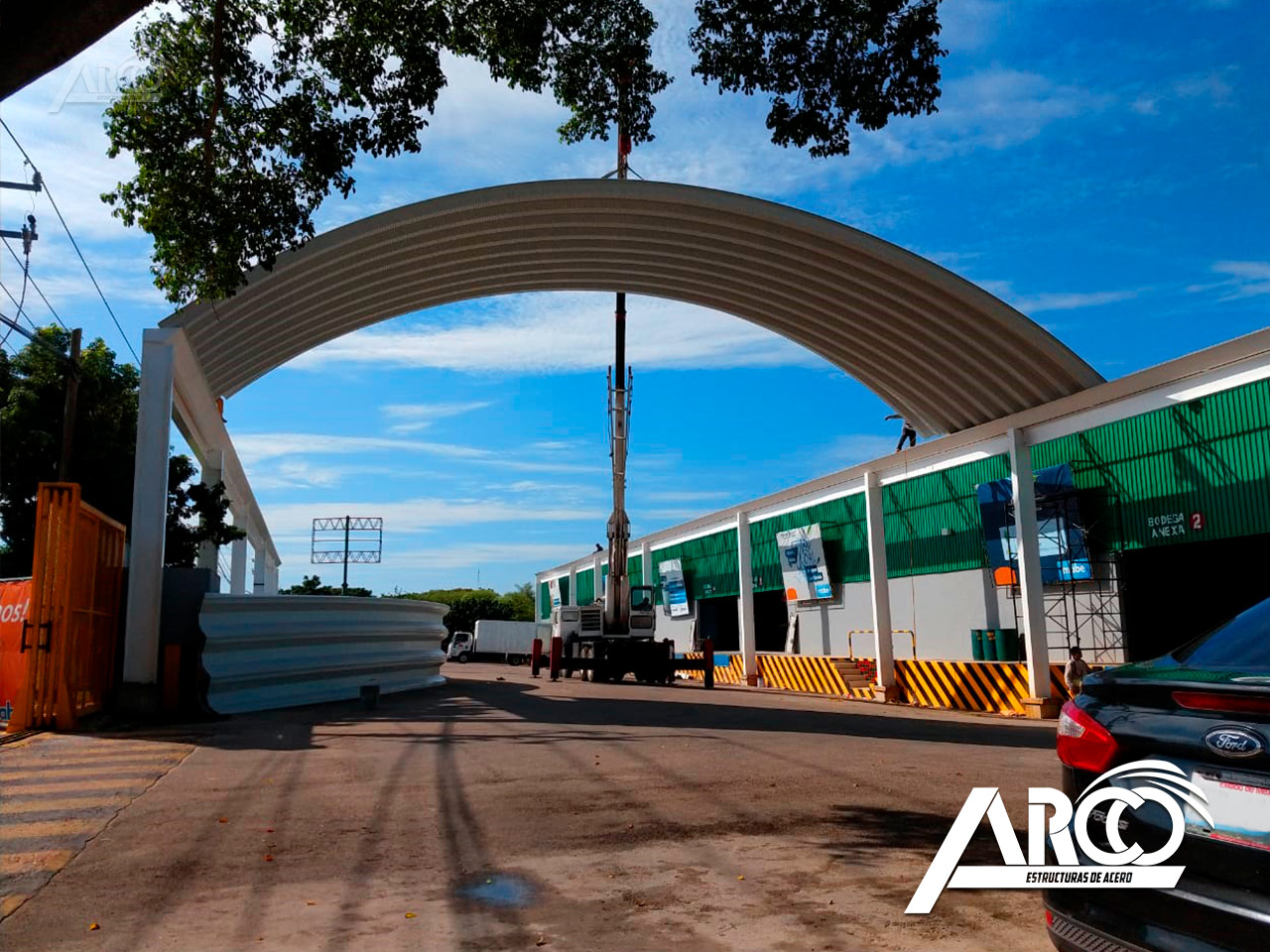

Las cubiertas de arcotecho se instalan con la ayuda de una grúa telescópica. Se se engargolan 3 módulos arcos con la intención de agilizar la instalación. Se pueden instalar hasta 1,000 m2 por jornada.
Más información del ARCOTECHOINSTALACIÓN DE MUROS TÍMPANO
Los muros tímpano se fabrican junto con la cubierta de arcotecho. Éstos se engargolan y no requieren de bastidores o estructuras para su instalación. Es posible instalar louvers de lámina.
