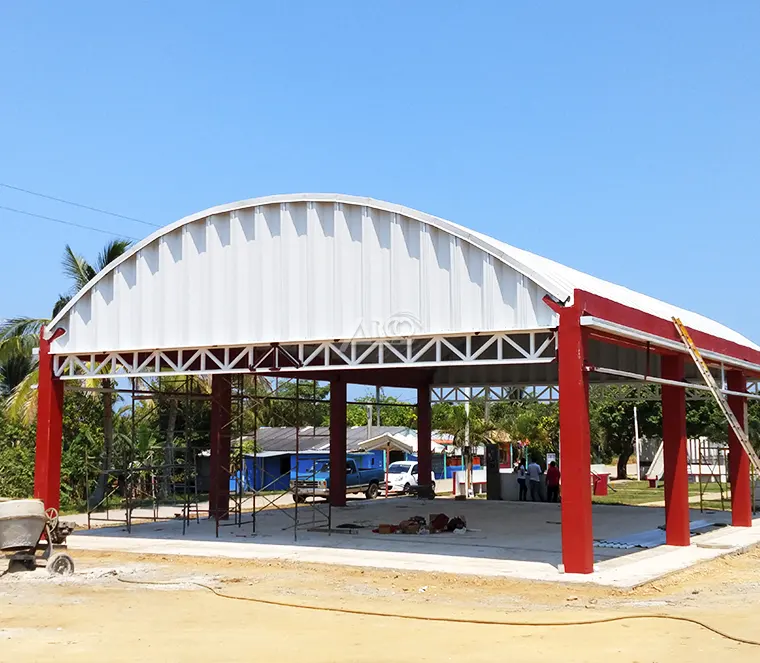

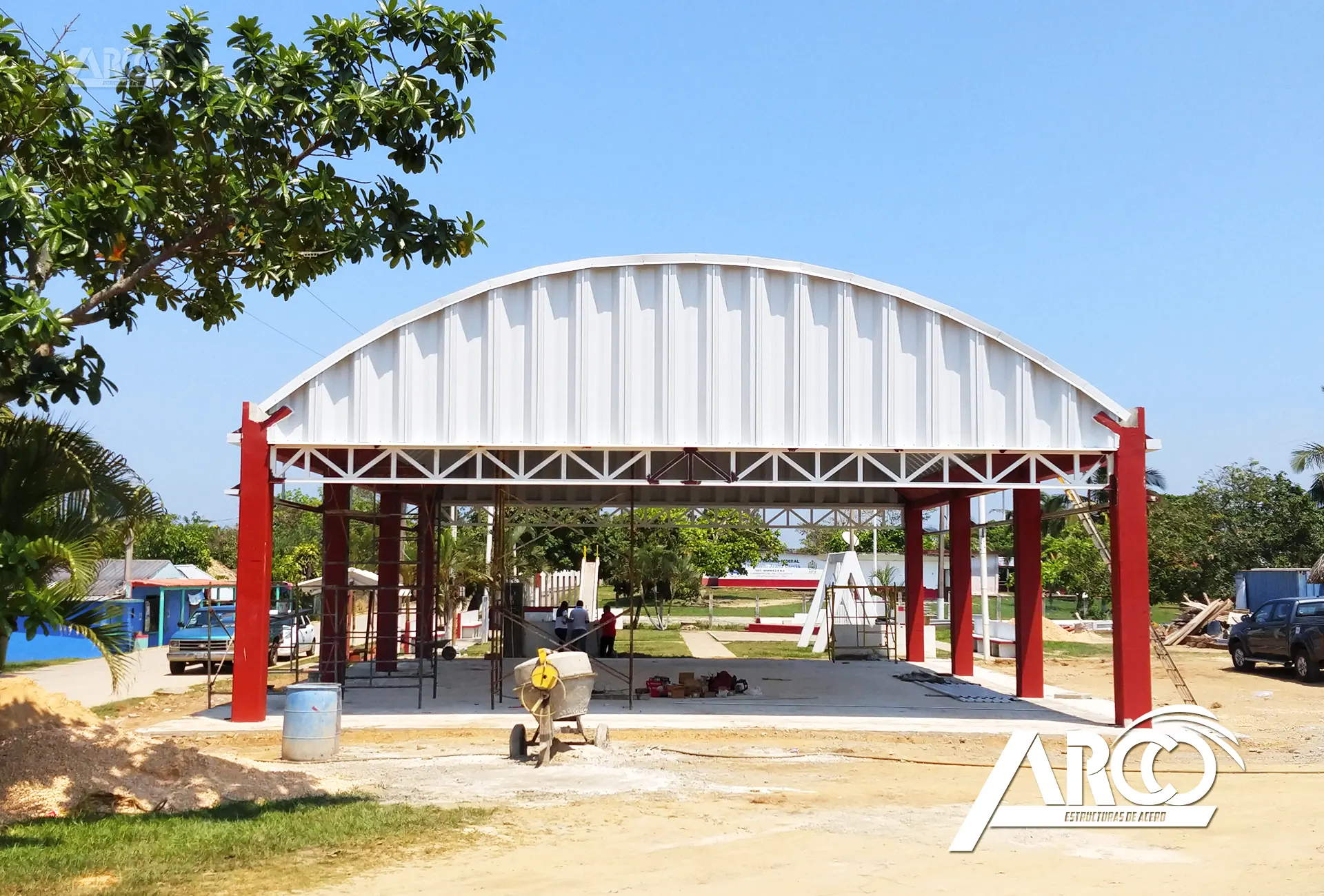

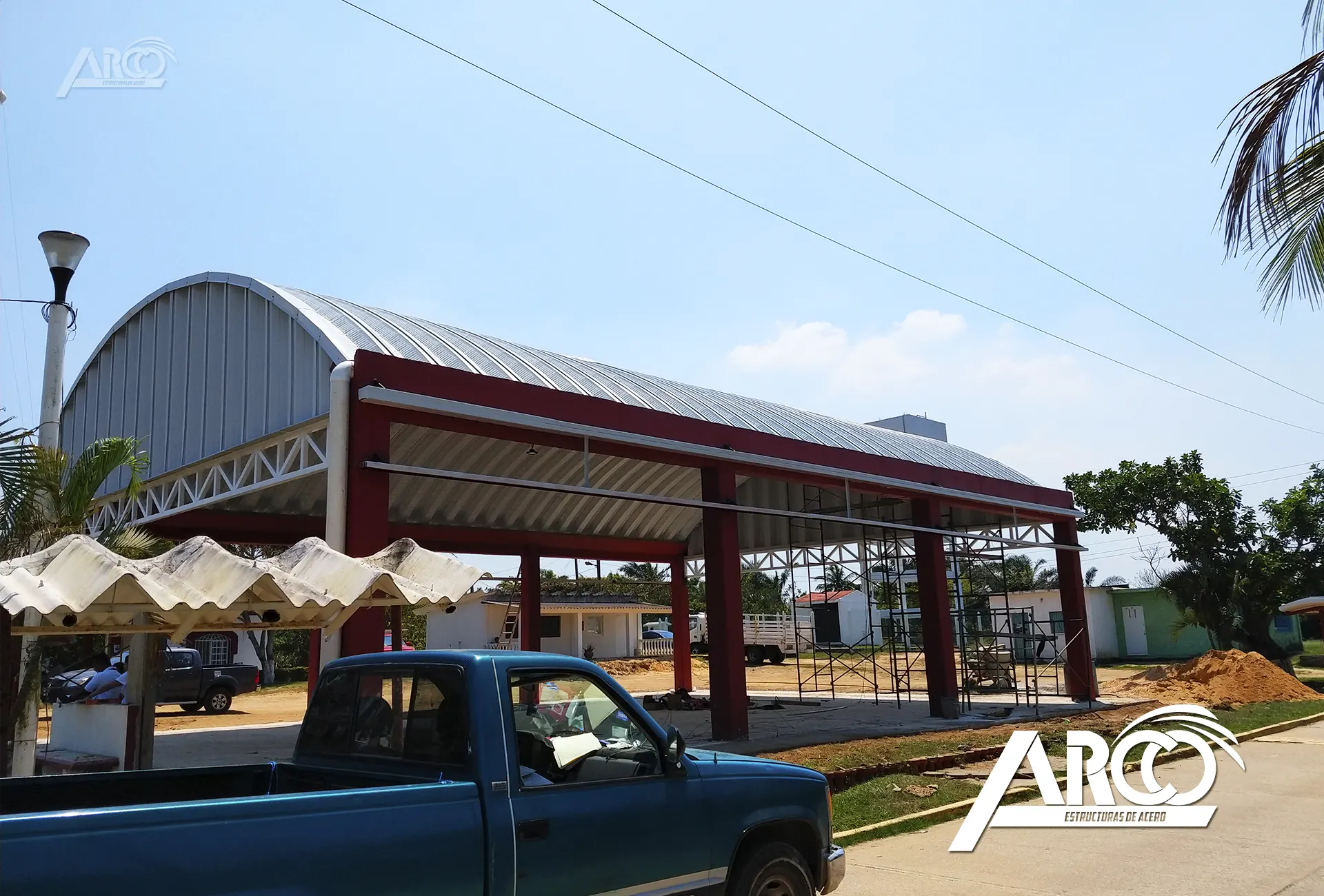

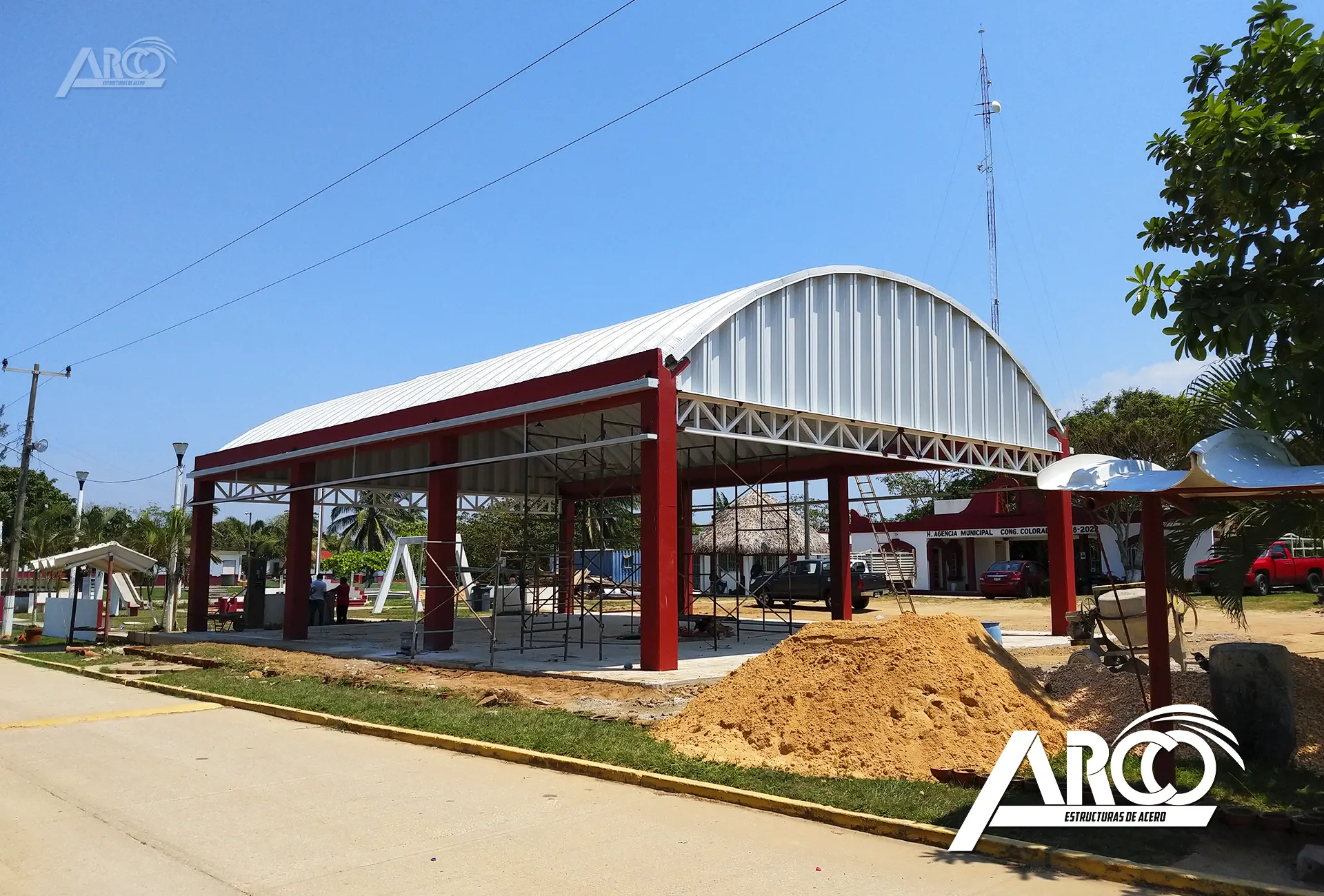

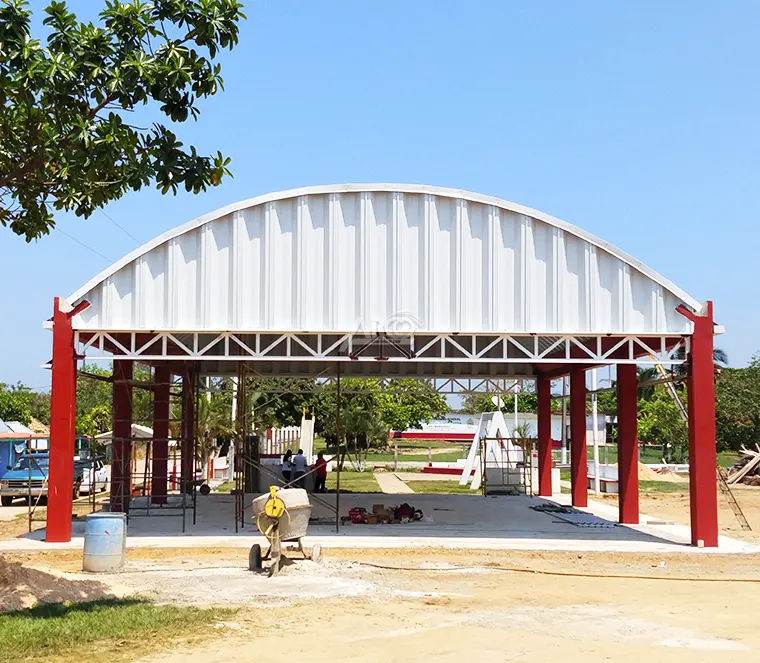

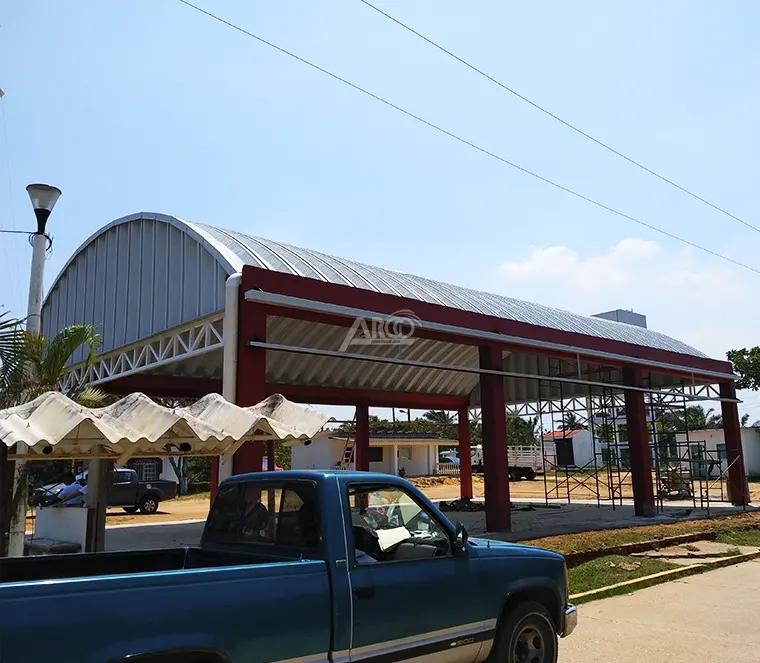

Arcotechos para escuelas en Veracruz

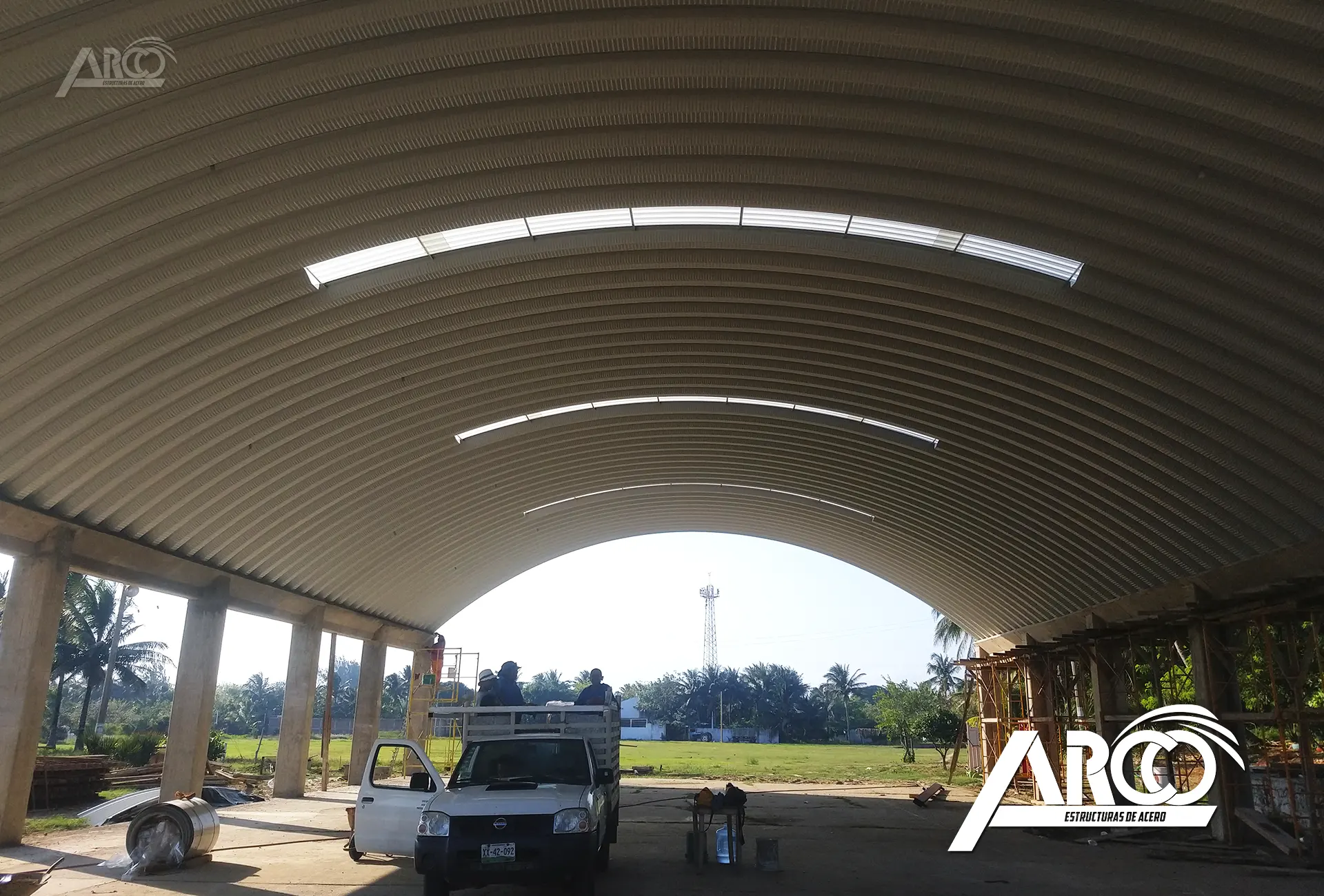

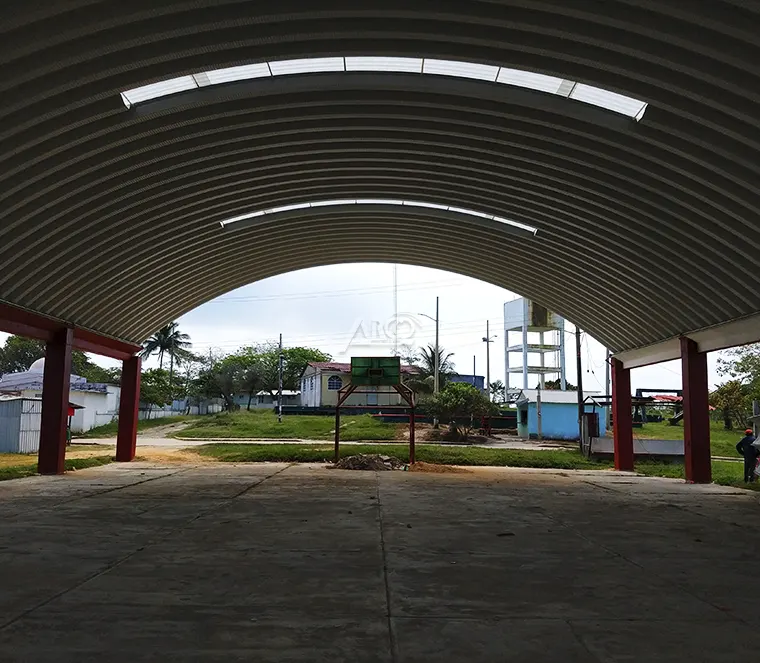

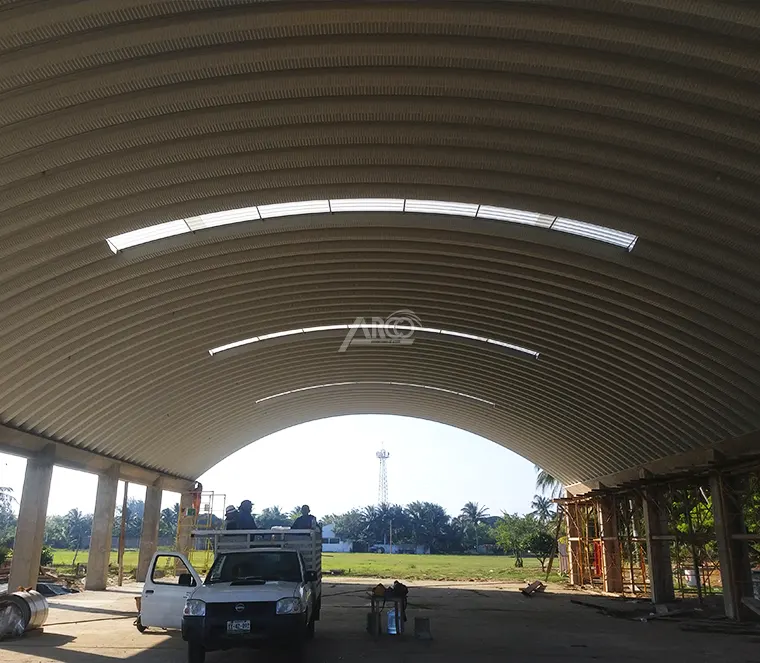

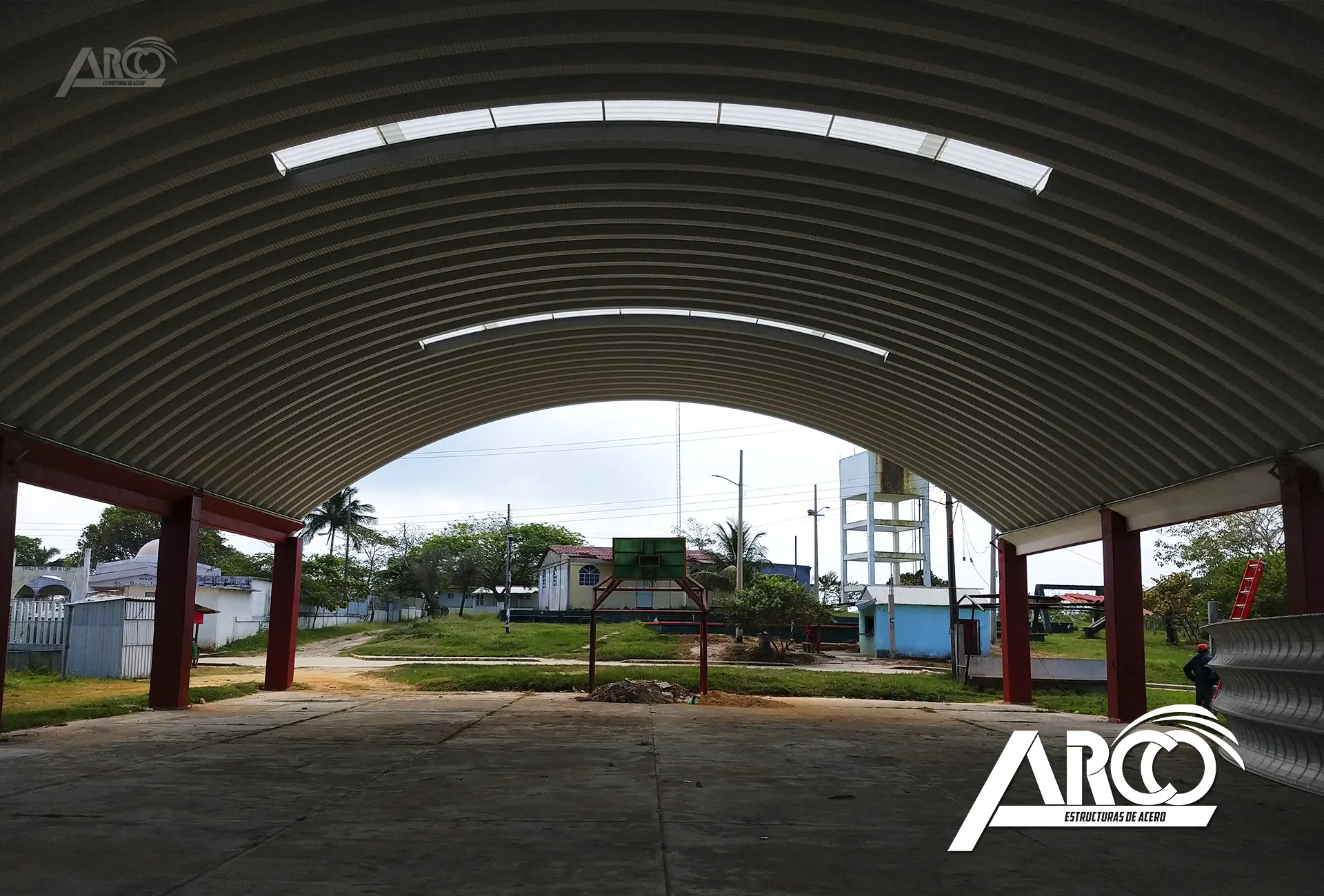

Fabricación y montaje Arcotecho con lámina Arcoestructura K-02 en calibre 20 de marca Ternium con láminas traslúcidas Stabilit Acrylit G-10.
Este proyecto de techos para escuela se realizó en Veracruz, Edo. Méx.
Noviembre, 2020
Veracruz, México
Información de proyecto

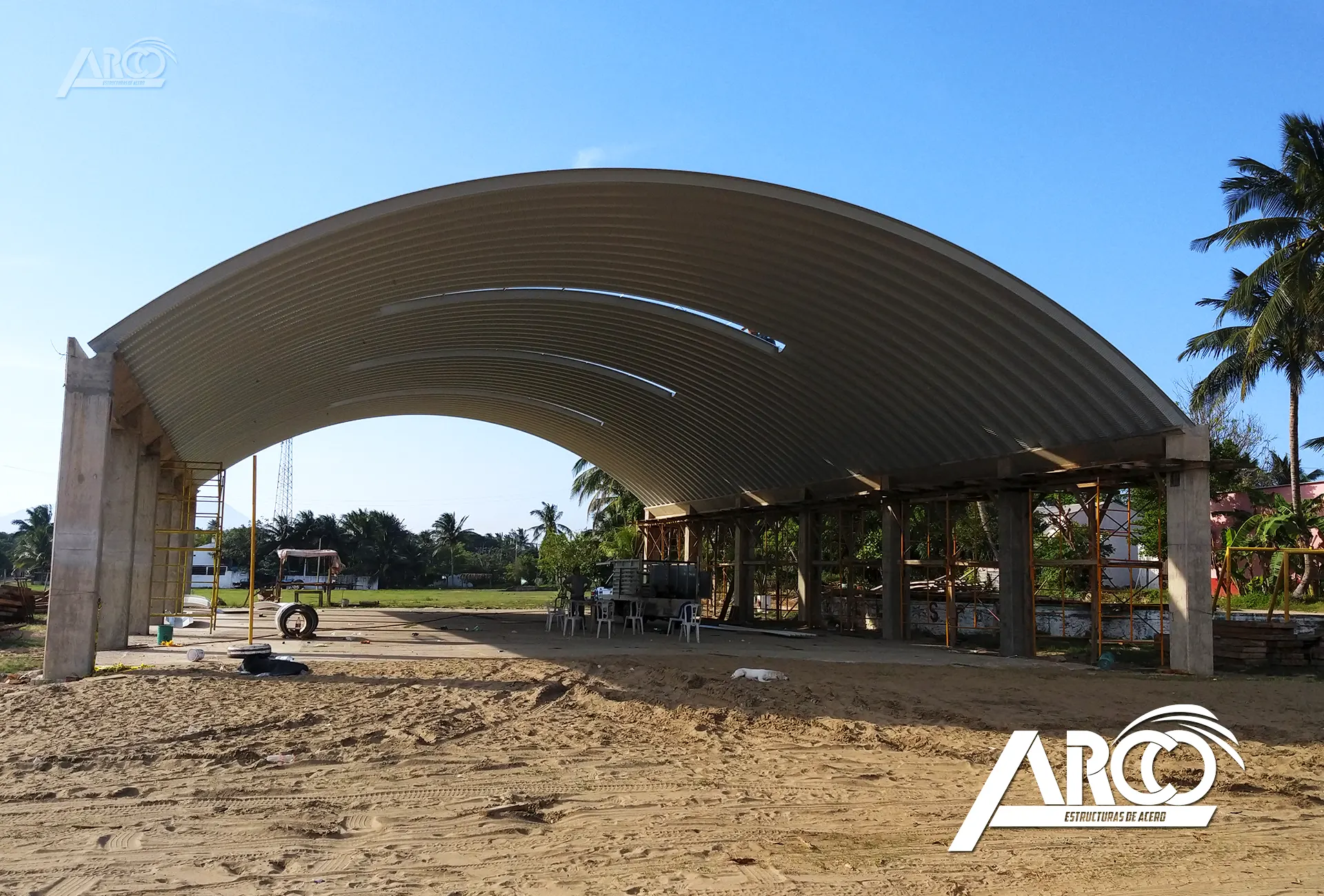

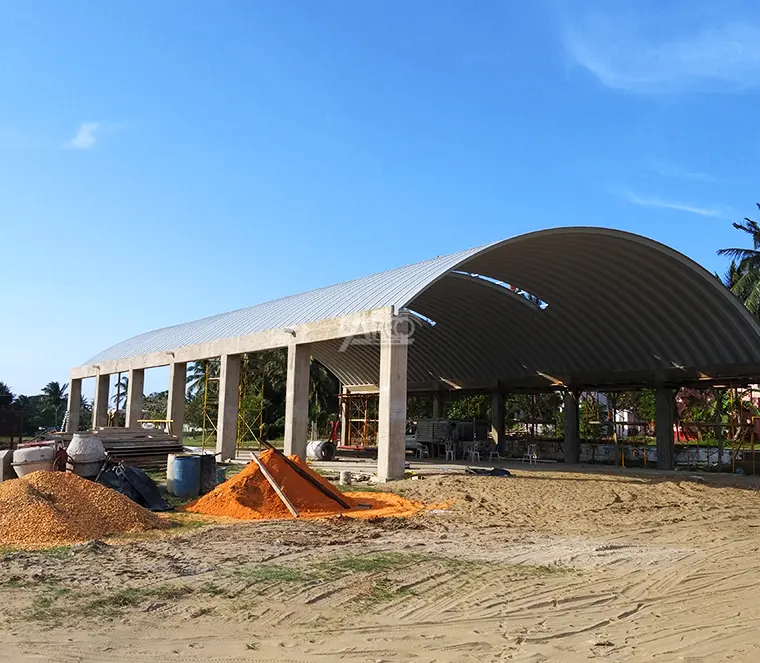

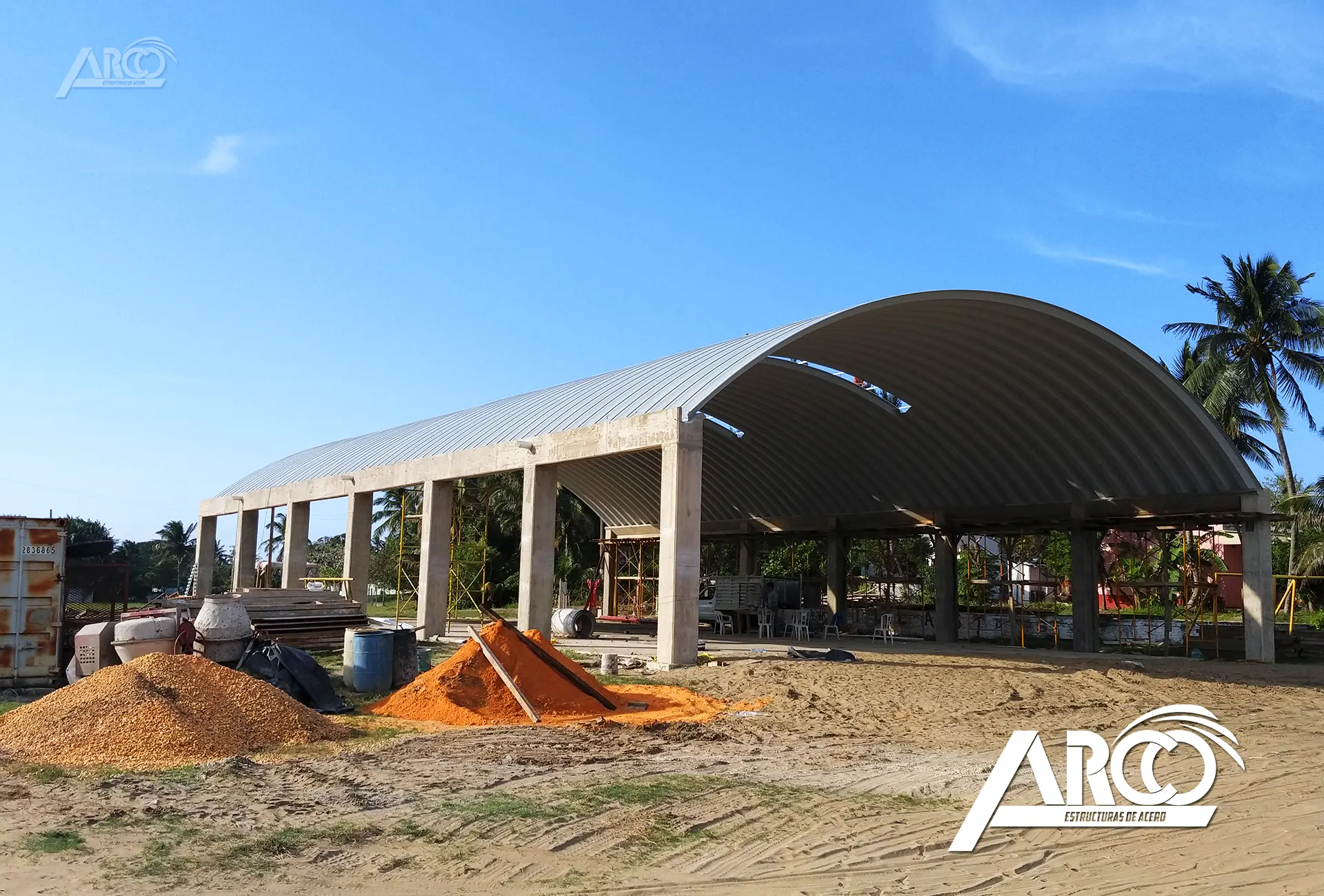

Fabricación y montaje de cubierta tipo Arcotecho con estructura de concreto.
Fabricación y montaje de cubiertas en perfiles Arcotecho en calibre 20 de lámina Ternium Pintro Alum para escuelas en Veracruz, México.
Colocación de faldones de lámina en perfil Arcoestructura planotek Ternium Pintro Alum.
Diseño y fabricación de Zapatas, dados, columnas y trabes de concreto.

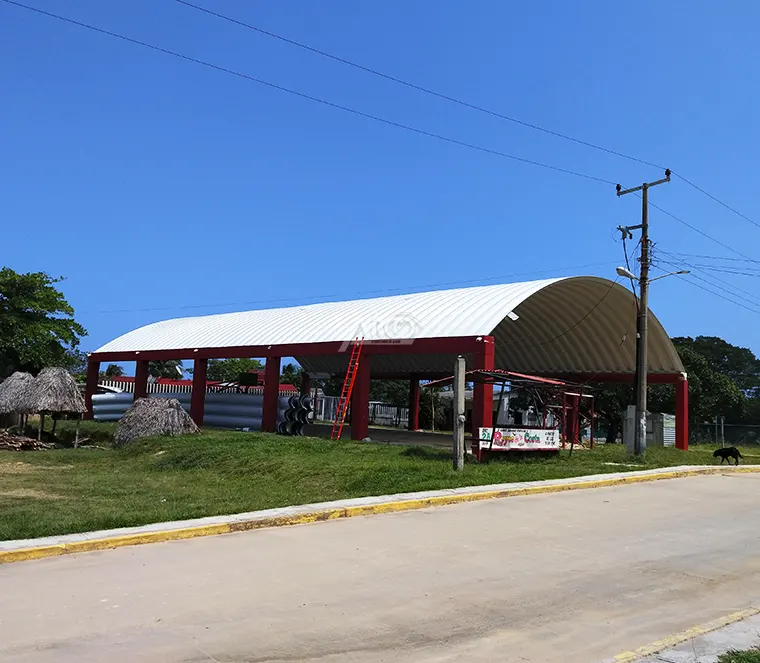

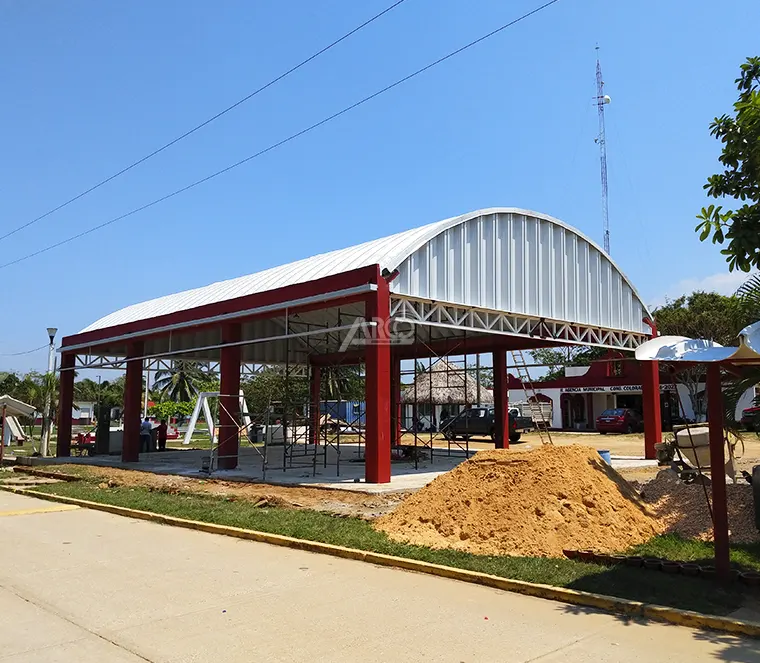

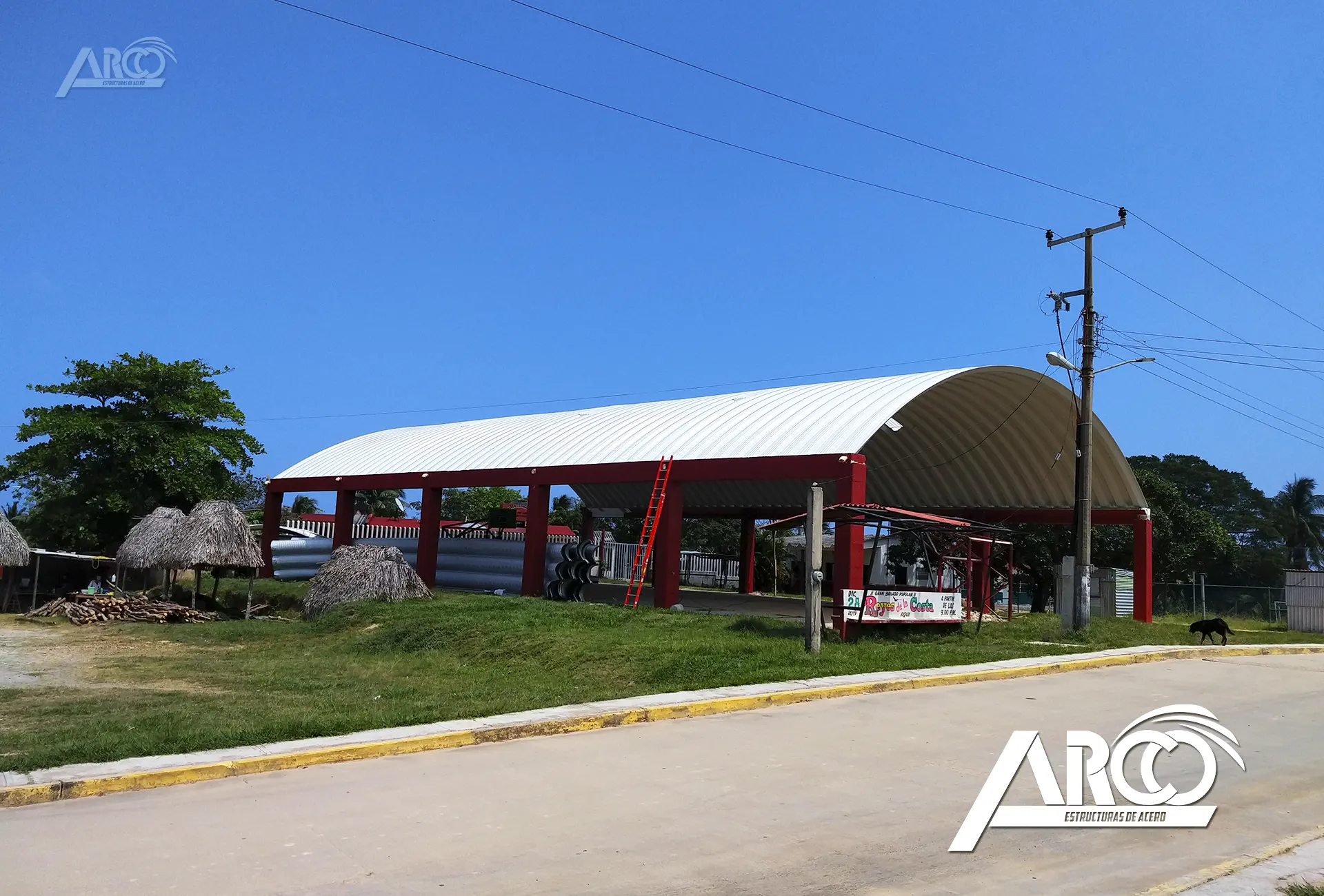

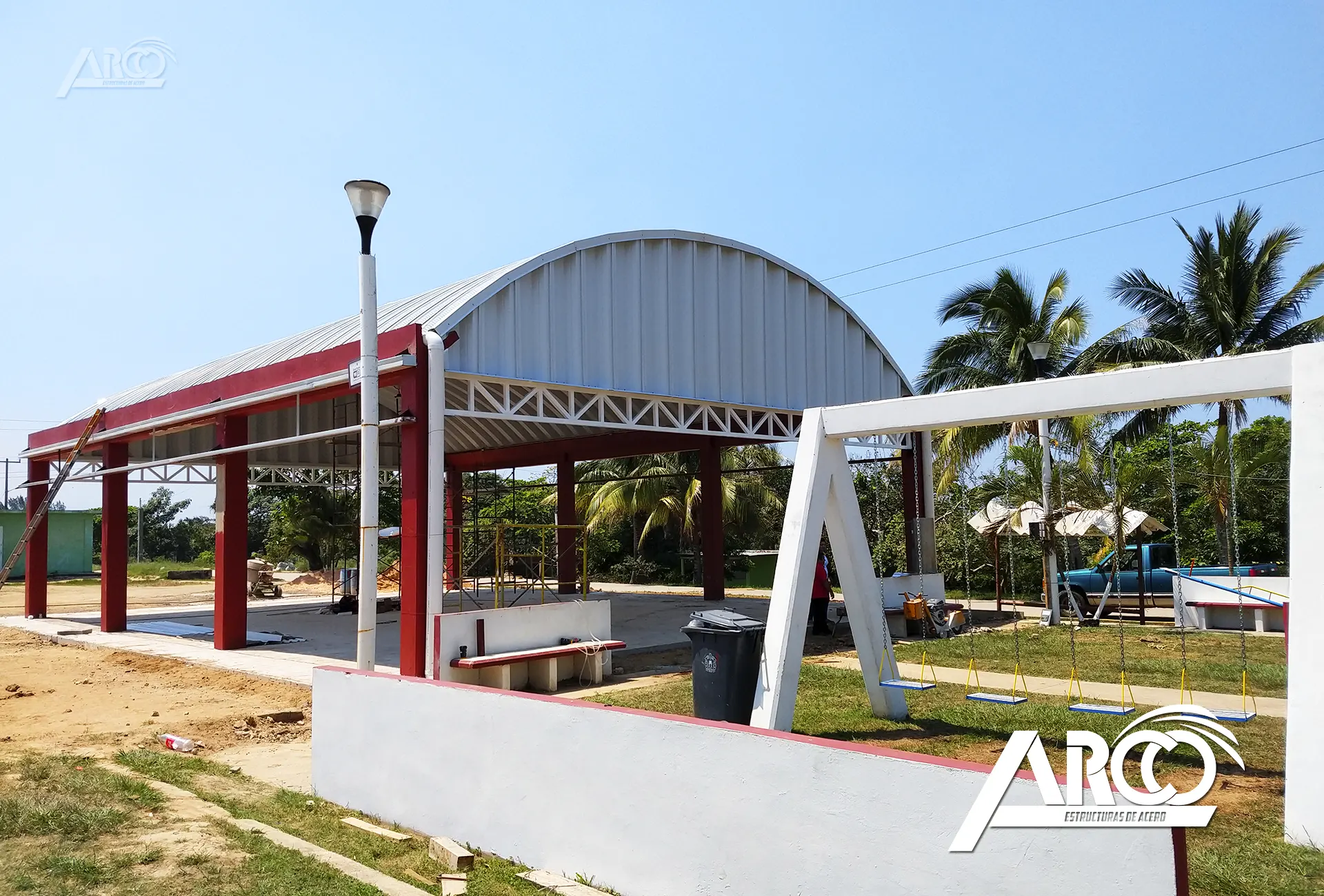

Disseño y fabricación armadura de acero para trabe transversal para el soporte y empuje lateral del arcotecho.
Proceso constructivo del arcotecho
HABILITADO Y COLOCACIÓN DE CANALÓN
Consiste en soldar correctamente las placas de acero con la trabe de la estructura; ésta puede ser de concreto o de acero.
Más información del ARCOTECHOFABRICACIÓN DE ARCOTECHO
Los arcotechos se fabrican con una máquina roladora "Super Span K-02" a pie de obra. De acuerdo a las medidas del proyecto. Calibres disponibles: 24, 22, 20, 18 y 16. Se pueden fabricar hasta 2,000 m2 por jornada.
Más información del ARCOTECHOMONTAJE DE ARCOTECHO
Las cubiertas de arcotecho se instalan con la ayuda de una grúa telescópica. Se se engargolan 3 módulos arcos con la intención de agilizar la instalación. Se pueden instalar hasta 1,000 m2 por jornada.
Más información del ARCOTECHOINSTALACIÓN DE MUROS TÍMPANO

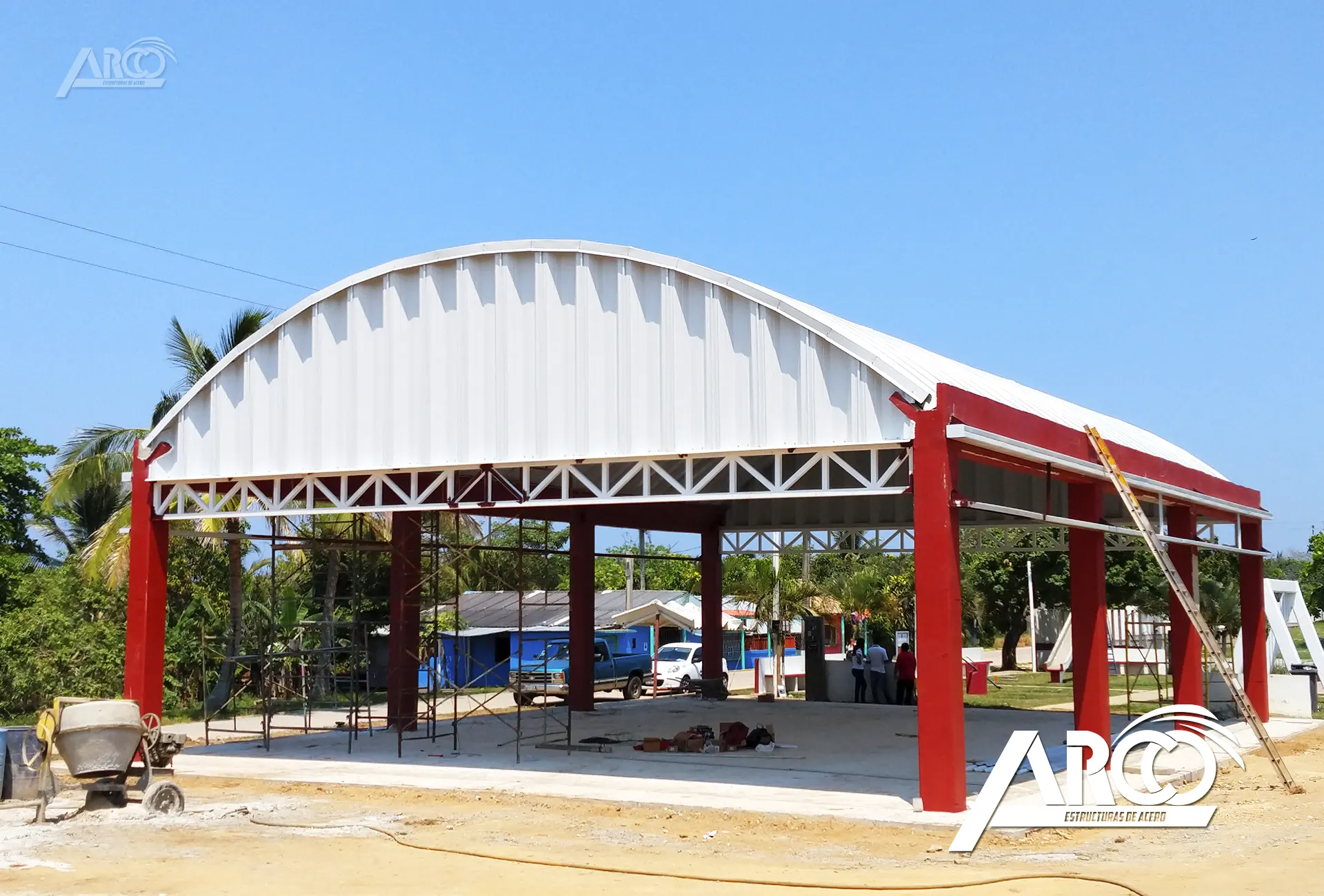

Los muros tímpano se fabrican junto con la cubierta de arcotecho. Éstos se engargolan y no requieren de bastidores o estructuras para su instalación. Es posible instalar louvers de lámina.
